Moxon 天線制作

考了Ham 牌都有一段時間. 現在見空閒一點就試下自己做天線
在網上看了好多制作天線的資料後. 就決定做這種簡單得來又有不錯效能的天線
什麼叫做Moxon 天線. 從網上資料來源是這樣寫的:

（資料：1952年英國的莫松(les moxon , g6xn )
設計了一種簡潔的長方形天線，
他將二單元八木天線的有源振子和反射器的兩端向內折彎一段形成一個矩形框，
如圖一所示。這種天線的增益和二單元八木天線相同，
天線尺寸卻減少30%左右。
最奇特的是這種簡單的天線前後輻射比(f/b)高達20db以上，
這相當於7單元以上八木天線的f/b數值。
大的前後輻射比可有效地阻止來自後方的雜訊干擾，天線雜訊更小。
moxon天線不僅能工作在vhf/uhf波段，還可以在短波及微波波段上使用。
它的結構簡單，頻帶特性好，是一款容易製作的定向天線。）

睇完天線出處現在就要動手開工.材料如下:

銅焊枝 x 2 供$12
熱宿通 x 1 供$4
鉆玉 x 1 供$6
M頭座x1 供$12
木牙籤 x 1 (不用錢)

先要計下數先.. 計算機 http://ab1jx.1apps.com/ham/calcs/moxon/index.html

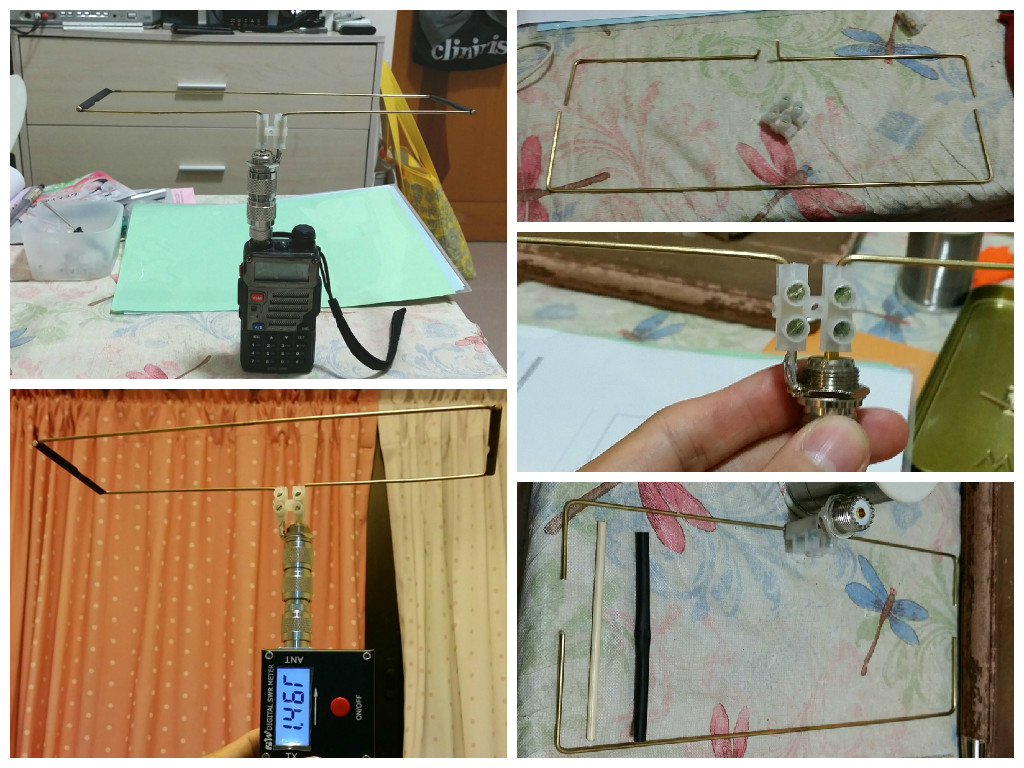

有了呎吋就可以動手工作..就是屈屈屈..度準D位就屈見圖

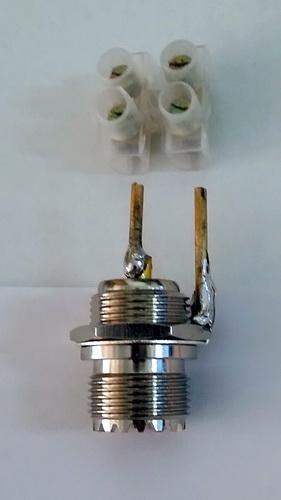

屈好支架後就可以接上鉆玉同M頭座
而天線本體就用木牙籤加熱宿通套實. 度準位置就用火燒一燒..
之後就完工了….成品都不錯.. 而駐波都叫剛剛合格
第一次做這種天線算是這樣.哈哈

相比原裝寶記天線…簡直就是天堂同地獄之別..
原裝天線SWR 大過2 而自制天線就少過 swr 1.5
所以話平平地自己做一條粗用好過.

制作原文 :http://alexmelillo.altervista.org/pmr446/aerials.html#02
